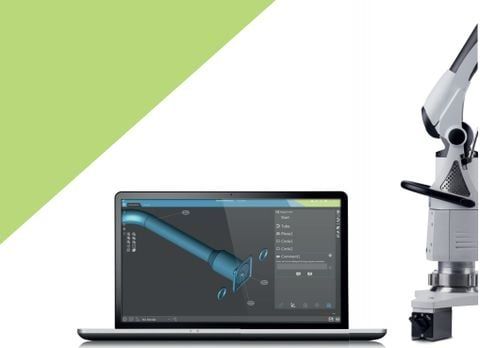

Hệ thống kiểm tra ống của Hexagon Metrology là một hệ thống hoàn chỉnh giải pháp phần cứng và phần mềm tích hợp cho phép đo của ống, ống dẫn, dây điện và ống mềm.
Nổi bật với khả năng đo không tiếp xúc của máy đo tọa độ di động ROMER Tuyệt đối Arm (CMM) và phần mềm đo ống chuyên dụng TubeShaper, hệ thống cung cấp tính linh hoạt đo lường tổng thể. Ống có thể được được kiểm tra trong toàn bộ quá trình sản xuất một cách đơn giản gói, từ việc cung cấp dữ liệu hiệu chỉnh cho máy uốn ống CNC, để kiểm tra vị trí của các phụ kiện hàn như mặt bích, giá đỡ hoặc móc treo. Hệ thống giúp việc phát hiện dễ dàng hơn bao giờ hết các vấn đề trên sàn nhà xưởng, tiết kiệm thời gian và giảm phế liệu.
Dựa trên hơn 30 năm kinh nghiệm trong lĩnh vực đo lường ống, Hệ thống kiểm tra ống đo lường hình lục giác là hệ thống hàng đầu giải pháp tích hợp hoàn toàn để đo ống, ống dẫn và dây uốn. Có sẵn dưới dạng gói phần cứng và phần mềm chìa khóa trao tay hoặc như một bản nâng cấp cho các cánh tay đo cầm tay hiện có, Hệ thống kiểm tra ống là một giải pháp đo cầm tay được chứng nhận được thiết kế dành cho các kỹ sư, người quản lý chất lượng cũng như người vận hành xưởng sản xuất.
Phần mềm: TubeShaper
• Kết nối máy uốn CNC thời gian thực cho phép việc hiệu chỉnh phép đo được thực hiện dễ dàng, giảm thiểu phế liệu và tăng hiệu quả quy trình
• Dễ dàng tạo thư viện đàn hồi và kéo dài, được lưu trữ và áp dụng cho bất kỳ ống nào sau này
• Việc tạo báo cáo tự động giúp việc theo dõi trở nên dễ dàng hơn hiệu suất theo thời gian đơn giản hơn nhiều
• Giao diện đồ họa người dùng cấu hình kép với màn hình cảm ứng khả năng tương thích hợp lý hóa việc đào tạo khi người dùng chỉ học
họ cần gì
• Khả năng tương thích của máy quét mã vạch giúp việc tìm kiếm và tải dữ liệu ống bên phải nhanh hơn
• Kế hoạch đo lường có thể được tạo tự động ở lần kiểm tra đầu tiên hoặc thiết lập ngoại tuyến để giảm thiểu thời gian ngừng hoạt động và hỗ trợ đo hàng loạt tốc độ cao
• Hỗ trợ đo uốn cong
• Hỗ trợ đo lường bằng đầu dò cảm ứng theo tiêu chuẩn, dành cho đo các giá đỡ và mặt bích hàn
• Xác định ống bằng cách chèn điểm giao nhau hoặc LRA/
Giá trị YBC
• Các mô hình CAD có thể được nhập vào IGES, STEP, VDA, PAR, Các định dạng PRT, CAT, DXF, X_T, CAD, ASM và IAM
• Dữ liệu báo cáo có thể được xuất ở định dạng PDF và CSV
• Mô hình CAD của ống và cụm ống có thể đảo ngược được thiết kế trong vài phút, sẵn sàng để xuất sang định dạng CAD thân thiện tập tin IGES
• Chạy trên bất kỳ ROMER Tuyệt đối nào cũng như phiên bản kế thừa Các mẫu ROMER Infi nite và ROMER Stinger
• Nhập đầy đủ các tệp SupraVision, DOCS và G-Tube. Sử dụng CMM di động ROMER Tuyệt đối đã được chứng minh trong ngành với các đầu dò ống không tiếp xúc được chế tạo có mục đích, các phôi gần như bất kỳ vật liệu nào (kể cả cao su và nhựa) đều có thể được đo nhanh hơn bao giờ hết. Phần mềm TubeShaper dành riêng cho ứng dụng được được thiết kế với sự hợp tác của một số nhà sản xuất ống hàng đầu thế giới để mang lại cho người vận hành những kết quả hữu ích một cách nhanh chóng và dễ dàng.
Sự can thiệp tối thiểu tuyệt đối. Tối đa hóa tính linh hoạt của Cánh tay tuyệt đối ROMER để hỗ trợ không chỉ đầu dò ống mà còn đầu dò cảm ứng thông thường, việc đo ống chưa bao giờ hoàn thiện đến thế.
Phần cứng: Cánh tay tuyệt đối ROMER
Sáu đầu dò ống không tiếp xúc có sẵn cho đường kính ống từ 4 mm đến 130 mm, trong khi đầu dò cảm ứng được cung cấp có thể được sử dụng cho các ống lớn hơn
Tự động nhận dạng đầu dò và lắp lặp lại đầu dò trung bình có thể được hoán đổi mà không cần hiệu chuẩn lại, lý tưởng để đo các đặc điểm hình học như mặt bích, dấu ngoặc và móc treo hoặc chứng nhận các thiết bị Đi/Không Đi
Đầu dò ống không tiếp xúc cho phép kiểm tra hầu hết mọi vật liệu ống, kể cả các bề mặt dễ uốn
Cánh tay 6 trục hoặc 7 trục di động có bảy kích cỡ, thể tích đo từ 1,2 m đến 4,5 m
Các mẫu 'T' chuyên dụng của Cánh tay tuyệt đối ROMER, với đối trọng mạnh hơn để đo nhanh hơn và không gây mệt mỏi cho người vận hành, cũng có sẵn loại 2,5 m và kích thước 3,0 m
Cánh tay dễ sử dụng không cần khởi động hoặc mã hóa tham khảo – chỉ cần bật lên và nó đã sẵn sàng để đo
Phản hồi âm thanh và xúc giác giúp giảm thiểu lỗi của người dùng, trong khi kết nối Wi-Fi cũng có sẵn tùy chọn
Đầy đủ các phụ kiện bao gồm đầu dò bổ sung, kẹp ống, bàn đo và bộ nâng cho phù hợp với môi trường làm việc
Chứng nhận B89.4.22 theo tiêu chuẩn có bổ sung cũng có sẵn chứng nhận cho VDI/VDE 2617-9
